昆山图达讯走心机加工生产零件全流程闭环介绍
前言
一颗注塑预埋螺母的精度偏差0.01mm，可能导致整批注塑件报废；一个非标精密车削件的表面缺陷，可能让客户端装配线停工半天——这不是假设，而是我们十年间从无数案例中总结出的真实教训。
正因如此，昆山图达讯电子科技有限公司始终坚持一个信念：品质不是检出来的，是管出来的。 从材料进厂到成品出库，每一步都必须有标准、有记录、有追溯、有闭环。这份文档，完整呈现昆山图达讯走心机加工的全流程质量管理体系——不是纸面上的流程图，而是我们每天在车间里执行的真实标准。
一、材料进场——源头可控，才有后续无忧
为什么这么做？ 材料是零件的基因，材质偏差1%，后续所有努力都可能归零。我们坚信：好的零件，从进料那一刻就已经决定了80%的品质上限。
1.1 客户来图/来样沟通确认
一切从理解开始。客户提供的2D图纸、3D模型或实物样品，由我们的工程团队逐一审读，确认以下关键信息：
|
确认项目 |
具体内容 |
客户能得到什么 |
|
尺寸与公差 |
关键尺寸标注、形位公差要求 |
避免因理解偏差导致加工错误 |
|
材质要求 |
牌号、硬度范围、表面处理 |
确保材料选型精准匹配 |
|
功能用途 |
零件装配关系、使用场景 |
帮助我们给出更优的工艺建议 |
|
数量与交期 |
批量大小、交付节奏 |
匹配最优生产方案，避免产能错配 |
|
特殊要求 |
RoHS、环保、行业认证 |
确保合规交付，减少后续风险 |
我们的承诺： 收到图纸/样品后，24小时内完成技术评审并反馈可行性意见，绝不拖沓。
1.2 材料选型建议
客户指定材质，我们严格执行；客户需要建议，我们凭经验说话。近十年的加工实践，让我们对不同材质的切削性能、尺寸稳定性、表面质感有深刻的认知积累。
常见走心机加工材质及选型建议：
|
材质类别 |
典型牌号 |
适用场景 |
加工特性 |
|
碳钢 |
SUM22L、12L14、45# |
预埋螺母、一般结构件 |
易切削，成本优 |
|
合金钢 |
SCM435、42CrMo4 |
高强度紧固件 |
需调质，注意刀片磨损 |
|
不锈钢 |
SUS303、SUS304、SUS316 |
防腐件、医疗器械 |
303易切，304/316需优化参数 |
|
铜合金 |
C3604、C3602、H62 |
导电件、装饰件 |
走心机高光车削效果好 |
|
铝合金 |
AL6061、AL7075 |
轻量化结构件 |
切削散热快，注意变形控制 |
|
钛合金 |
TC4（Gr5） |
航空、医疗植入件 |
加工难度高，需专用刀具与冷却策略 |
客户能得到什么： 不只是"帮你买材料"，而是基于零件功能、成本、加工可行性的综合推荐方案，帮你在品质和成本之间找到最佳平衡点。
1.3 原材料采购与入库
我们建立了严格的供应商管理体系：
• 供应商准入： 所有原材料供应商须通过资质审核，提供有效营业执照、材质证明能力
• 合格供方名录： 仅从经评审合格的供应商采购，定期复评（年度）
• 来料随附文件： 每批次材料必须提供材质报告（Mill Test Certificate），RoHS指令相关材料须提供RoHS检测报告
• 入库登记： 原材料到货后立即录入ERP系统，生成唯一批次号，实现全流程追溯
闭环要点： 从供应商评审→采购→入库→检验→上线，每一步都有记录，任何一批材料都可以追溯到源头。

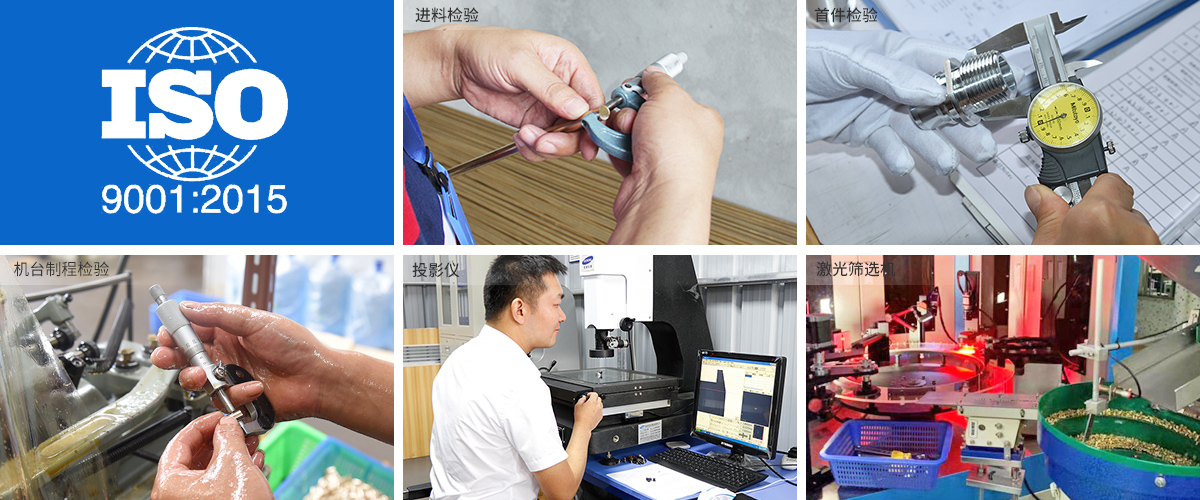

1.4 来料检验（IQC）
材料入库前，由IQC（Incoming Quality Control）按照《进料检验规范》执行检验：
|
检验项目 |
检验方法 |
判定标准 |
检验工具 |
|
尺寸 |
抽检棒材/线材直径、长度 |
图纸公差或国标 |
千分尺、游标卡尺 |
|
硬度 |
抽检维氏/洛氏硬度 |
材质标准范围 |
硬度计 |
|
化学成分 |
核查材质报告，必要时送检光谱分析 |
牌号成分标准 |
光谱仪/第三方报告 |
|
外观 |
目视检查表面缺陷、锈蚀、变形 |
无裂纹、无明显划伤、无锈蚀 |
目视+放大镜 |
检验比例： 按GB/T 2828.1抽样标准执行，AQL值根据材料重要度等级设定（关键材料AQL=0.65，一般材料AQL=1.0）。
1.5 不合格材料处理
IQC检验不合格的材料，绝不允许进入生产环节：
1. 标识隔离： 不合格品贴红色标签，移入隔离区
2. 评审处置： 品质工程师评审，给出退货/让步接收/挑选使用意见
3. 让步接收： 仅在客户书面确认同意后方可执行，并记录在案
4. 供应商纠正： 发出SCAR（供应商纠正措施报告），要求供应商8D回复
5. 持续追踪： 同一供应商连续两批不合格，触发升级评审
客户能得到什么： 确保上机的每一根材料都经得起检验，杜绝"带病材料"流入生产，从源头守住品质底线。
二、加工生产——精密制造，一次做对
为什么这么做？ 走心机加工的核心优势在于"一次装夹、多工序集成"，但前提是工艺规划正确、程序精准、首件验证到位。我们用系统化的生产管理，把经验转化为可重复的精密制造能力。
2.1 工程评审与工艺规划
每个订单在投产前，由工程团队进行系统评审：
设备选型决策逻辑：
|
零件特征 |
推荐设备 |
选型理由 |
设备型号 |
|
细长轴类、多台阶、需钻/铣/攻牙 |
走心机 |
一次装夹完成车/钻/铣/攻牙全工序，消除二次装夹误差 |
津上/西铁城进口走心机 |
|
大批量、结构简单、尺寸稳定 |
凸轮机 |
节拍极快，单件成本最优，适合百万级量产 |
50台名扬自动凸轮机 |
|
复杂异形件、需双端加工 |
双主轴车铣复合CNC |
双主轴同步加工，一次完成两端，效率翻倍 |
双主轴车铣复合CNC |
工艺评审要点：
• 加工工序排布与装夹方案
• 刀具路径与切削参数规划
• 关键尺寸的加工难点与对策
• 变形控制方案（薄壁件、细长件）
• 表面粗糙度达成方案
• 产能评估与排产计划
2.2 编程与刀具准备
编程： 走心机采用专业CAM软件编程，工程师根据零件几何特征和材质特性，优化走刀路径、切削速度、进给量。程序完成后进行仿真验证，确保无干涉、无过切。
刀具准备：
|
刀具类型 |
应用场景 |
管理要求 |
|
外圆车刀 |
车外圆、倒角 |
按材质匹配刀片牌号，记录使用寿命 |
|
钻头 |
中心孔、盲孔、通孔 |
定期检测磨损，设定更换周期 |
|
螺纹刀/板牙 |
螺纹加工 |
攻牙前确认底孔尺寸，防断牙 |
|
铣刀 |
铣扁、铣槽、十字槽 |
控制切削参数，防止毛刺 |
|
切断刀 |
切断落料 |
刃口锐利度直接影响断面质量 |
所有刀具纳入寿命管理系统，到期强制更换，杜绝因刀具磨损导致的批量不良。
2.3 首件打样与确认（免费打样流程）
我们提供免费打样服务，让客户在下大货前"看得见、摸得着、量得到"：
┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐
│ 客户提供 │ │ 工程评审 │ │ 编程调试 │ │ 首件加工 │ │ 寄送客户 │
│ 图纸/样品 │───→│ 工艺规划 │───→│ 刀具准备 │───→│ 全尺寸检测 │───→│ 确认封样 │
└──────────┘ └──────────┘ └──────────┘ └──────────┘ └──────────┘
打样交付物：
• 首件实物（1-5件）
• 全尺寸检测报告
• 材质证明
• 加工工艺方案说明
客户确认方式： 客户收到样品后，可进行装配验证、功能测试。确认OK后封样，作为批量生产的品质基准。
客户能得到什么： 零成本验证方案可行性，在投入批量生产前消除一切不确定性。急单可在3-5天内完成打样。
2.4 首件检验（FAI）
首件是批量生产的"标尺"，必须100%全尺寸检验：
• 按图纸逐一测量所有标注尺寸（含未注公差尺寸）
• 关键特性（KC）重点确认，记录实测值
• 表面粗糙度、外观质量检查
• 螺纹通止规检验
• 与客户封样件比对
FAI报告须经品质工程师签核、生产主管确认后，方可放行批量生产。首件不通过，禁止开机量产——没有例外。
2.5 批量生产
首件确认后，进入批量生产阶段：
走心机生产特点：
• 一次装夹完成车削、钻孔、攻牙、铣削、切断等全工序
• 材料沿Z轴进给，刀具固定，天然适合细长件加工
• 减少二次装夹带来的累积误差，零件一致性极高
• 适合Φ3-Φ32mm棒材的高精度加工
凸轮机生产特点：
• 凸轮控制走刀轨迹，节拍稳定、重复精度高
• 单机日产能可达数万件，适合大批量订单
• 50台名扬凸轮机同时开动，可快速响应百万级订单
双主轴车铣复合CNC生产特点：
• 主副主轴同步工作，零件两端可同时加工
• 减少工序流转，缩短制造周期
• 复杂零件一次成型，形位公差更优
2.6 过程巡检（IPQC）
批量生产不是"按下启动键就不管了"，IPQC按频次和标准持续监控：
|
巡检项目 |
巡检频次 |
巡检内容 |
异常处理 |
|
首检 |
每班/每换模 |
全尺寸检查 |
不通过则停机整改 |
|
巡检 |
每2小时 |
关键尺寸+外观 |
超差立即停机排查 |
|
末检 |
每批次最后5件 |
全尺寸检查 |
防止批次尾部质量漂移 |
|
刀具状态 |
每500件/每2小时 |
刀具磨损目视检查 |
磨损超标立即更换 |
巡检记录实时填写，数据同步录入系统，任何偏差都能在最早时间被发现和纠正。
2.7 异常处理与追溯
生产过程中出现异常，我们有标准化的处理流程：
1. 发现异常： 操作员/IPQC发现尺寸偏差、表面异常等
2. 立即停机： 禁止"带病生产"，停机隔离异常品
3. 原因分析： 采用5Why分析法追溯根本原因
4. 对策实施： 更换刀具/调整参数/修整夹具等
5. 效果验证： 重新首件确认，连续3件合格方可恢复生产
6. 横向展开： 同类型设备/产品排查，防止同类问题复发
7. 记录归档： 异常报告录入系统，纳入经验库
追溯能力： 通过批次号，可追溯到：材料批次→供应商→加工设备→操作员→程序版本→刀具批次→检验记录→出厂信息。
客户能得到什么： 不是"出了问题再补救"，而是"有问题立即发现、立即纠正、立即追溯"，确保交付到你手中的每一件产品都经得起检验。
三、品质检验——标准明确，数据说话
为什么这么做？ 检验不是为了"卡"谁，而是为了让品质可量化、可证明、可追溯。客户拿到的不仅仅是一批零件，更是一份有据可查的品质承诺。
3.1 全检/抽检策略
根据产品特性、客户要求和行业规范，灵活制定检验策略：
|
策略类型 |
适用场景 |
检验比例 |
依据标准 |
|
全检（100%） |
安全件、关键配合件、客户指定全检 |
100% |
客户要求 |
|
抽检AQL=0.65 |
重要特性尺寸、IATF16949汽车件 |
按GB/T 2828.1 S-3级 |
IATF16949/客户规范 |
|
抽检AQL=1.0 |
一般尺寸、外观 |
按GB/T 2828.1 S-2级 |
行业常规 |
|
关键特性100%+其他抽检 |
高精度零件 |
KC全检+其余抽检 |
结合客户要求 |
3.2 尺寸检测
我们配备完善的检测设备，覆盖从宏观到微观的全量程尺寸测量：
|
检测设备 |
测量精度 |
适用检测项目 |
|
三坐标测量机（CMM） |
0.001mm |
复杂形位公差、位置度、同轴度 |
|
二次元影像仪 |
0.001mm |
轮廓尺寸、角度、开槽宽度 |
|
千分尺/游标卡尺 |
0.001mm/0.02mm |
外径、内径、长度 |
|
通止规 |
依据螺纹标准 |
螺纹中径合格性判定 |
|
针规/塞规 |
0.001mm |
内孔直径 |
|
高度规/测微计 |
0.001mm |
台阶高度、端面跳动 |
3.3 表面与外观检测
|
检测项目 |
检测方法 |
判定标准 |
|
表面粗糙度 |
粗糙度仪实测 |
Ra值≤图纸要求 |
|
外观缺陷 |
目视+10倍放大镜 |
无裂纹、毛刺、划伤、锈蚀、色差 |
|
倒角/倒圆 |
目视+尺寸实测 |
符合图纸要求，均匀一致 |
|
刀纹方向 |
目视 |
符合客户指定要求 |
3.4 螺纹/配合精度检测
作为注塑预埋螺母的主力供应商，螺纹检测是我们最核心的品控环节之一：
• 通止规检验： 每件必检，通规通、止规止，确保螺纹中径合格
• 螺纹环规/塞规： 按照ISO/GB/JIS标准规格配备，定期校准
• 配合试装： 对关键配合件，进行实际装配验证
• 拧入力矩测试： 客户要求时，提供力矩-转角数据
3.5 材质与性能检测
|
检测项目 |
检测设备 |
适用场景 |
|
硬度测试 |
维氏/洛氏硬度计 |
调质件、热处理件 |
|
盐雾试验 |
盐雾试验箱 |
不锈钢/表面处理件耐腐蚀性 |
|
成分分析 |
光谱仪/第三方SGS报告 |
材质确认、RoHS合规 |
3.6 检测数据记录与追溯
所有检测数据，无一遗漏，全部记录：
• 检测记录表： 每批次一份，记录实测值、判定结果
• FAI首件检验报告： 含全尺寸实测数据
• 出货检验报告（COA）： 随货提供给客户
• 电子存档： 检测数据录入系统，保存期≥3年，随时可查
客户能得到什么： 每批交货附带完整的品质证明文件，你不需要"相信"我们的品质，你可以"看到"数据。
3.7 不合格品处理
发现不合格品，按以下流程闭环处理：
|
处置方式 |
适用条件 |
流程 |
|
返工 |
缺陷可修复，返工后能达到图纸要求 |
返工→重新全检→合格入库 |
|
报废 |
缺陷不可修复或返工不经济 |
隔离→报废审批→销毁记录 |
|
让步接收 |
超差但不影响功能，客户书面同意 |
客户确认→让步标识→记录存档 |
无论哪种处置，均须记录在案，纳入品质统计分析，驱动持续改善。
四、包装出厂——交付不是终点，满意才是
为什么这么做？ 零件做好了，只是完成了50%；安全送达客户手中、确保上线即用，才是100%的交付。我们关注"最后一公里"，也关注"交付之后"。
4.1 清洗与防锈处理
|
处理工序 |
方法 |
适用场景 |
|
超声波清洗 |
去除切削油、铁屑、粉尘 |
所有产品出厂前 |
|
防锈油喷涂 |
浸泡/喷涂防锈油 |
碳钢件、合金钢件 |
|
气相防锈（VCI） |
VCI防锈袋/纸 |
长期存储或海运 |
|
干燥处理 |
烘干/吹干 |
防止残留水分导致锈蚀 |
4.2 包装方式
完全按客户要求执行，常见包装方案：
|
包装类型 |
适用零件 |
特点 |
|
PE袋散装 |
预埋螺母等小型件 |
经济、高效 |
|
吸塑盘/托盘排列 |
高外观要求件、精密件 |
防磕碰、防划伤 |
|
分层隔板纸箱 |
中大型件、重件 |
防挤压、防碰撞 |
|
真空包装 |
防氧化要求件 |
密封隔绝空气 |
|
贴标定制 |
客户指定标签格式 |
方便客户入库管理 |
包装标识： 每包/每箱贴有产品标签，注明品号、品名、材质、数量、批次号、生产日期、检验员——确保客户端可追溯。
4.3 出货检验（OQC/FQC）
出货前的最后一道关卡，确保交付品质"零缺陷"：
• 核对订单信息： 品号、规格、数量是否与订单一致
• 抽样检验： 按AQL标准抽检关键尺寸、外观、螺纹
• 包装检查： 包装完整性、标签正确性、防锈有效性
• 文件齐套： 出货检验报告、材质证明、RoHS报告（如需）
OQC不合格，整批退回——不做任何通融。
4.4 交付与物流
|
服务项 |
说明 |
|
标准交付 |
7-15个工作日（视批量与工艺复杂度） |
|
急单加急 |
最快3天出样，5天交货 |
|
物流方式 |
快递/物流/自提，按客户需求 |
|
包装防护 |
全程防震、防潮、防锈 |
|
到货反馈 |
主动跟踪到货情况，确认客户签收 |
4.5 售后跟踪与持续改善
交付不是结束，而是新一轮改善的起点：
1. 客户使用跟踪： 交付后主动回访，了解上线装配情况
2. 品质异常响应： 收到客诉后2小时内响应，24小时内给出初步分析
3. 8D报告： 重大品质问题，提交完整的8D纠正预防报告
4. 持续改善（PDCA）： 每月品质数据统计分析，识别改善机会
5. 客户满意度调查： 定期收集反馈，纳入管理体系评审
6. 年度品质回顾： 汇总全年品质表现，制定来年改善目标
客户能得到什么： 不只是"交了货就完了"，而是持续的品质伙伴关系——你的问题就是我们的问题，你的改善需求就是我们的行动方向。
全流程闭环总览
材料进场 加工生产 品质检验 包装出厂
┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐
│·来图来样沟通 │ │·工程评审工艺规划 │ │·全检/抽检策略制定 │ │·清洗防锈处理 │
│·材料选型建议 │─────→│·编程刀具准备 │─────→│·尺寸检测 │─────→│·按需包装 │
│·采购入库(供应商管控)│ │·首件打样(免费) │ │·表面外观检测 │ │·OQC出货检验 │
│·IQC来料检验 │ │·FAI首件检验 │ │·螺纹配合检测 │ │·交付物流 │
│·不合格材料隔离处理 │ │·批量生产 │ │·材质性能检测 │ │·售后跟踪改善 │
└─────────────────┘ │·IPQC过程巡检 │ │·数据记录追溯 │ └─────────────────┘
↑ │·异常处理追溯 │ │·不合格品闭环处理 │ │
│ └─────────────────┘ └─────────────────┘ │
│ │
└────────────────────────── 持续改善（PDCA闭环） ─────────────────────────────────────┘
总结：闭环管理，品质承诺
读完这份流程，你可能已经注意到一个关键词反复出现——闭环。
从材料进场的IQC检验，到加工过程的IPQC巡检，到成品出库的OQC把关，再到售后跟踪的8D改善——每一个环节都不是孤立的检查点，而是一条环环相扣的闭环链条。任何异常一旦出现，立刻触发"发现→隔离→分析→纠正→验证→预防"的闭环处理，确保问题不流出、不重复。
这就是昆山图达讯近十年走心机加工的品质管理哲学：
• 不靠人盯，靠体系管 —— ISO9001 + IATF16949双体系认证不是挂在墙上的证书，而是刻在流程里的标准
• 不靠运气，靠设备 —— 津上/西铁城进口走心机、双主轴车铣复合CNC、50台名扬凸轮机，用硬实力保障加工精度与产能
• 不靠口头承诺，靠数据证明 —— 每批交付附带完整检测报告，品质可量化、可追溯、可验证
• 不靠一次交付，靠持续改善 —— PDCA循环驱动，每一批都比上一批更好
我们相信：客户选择供应商，选的不是最低的报价，而是最安心的交付。
如果您正在寻找一家"认真对待每一个0.01mm"的走心机加工伙伴，欢迎联系昆山图达讯——来图来样，免费打样，我们用品质说话。
